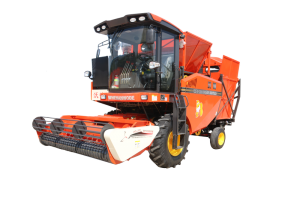

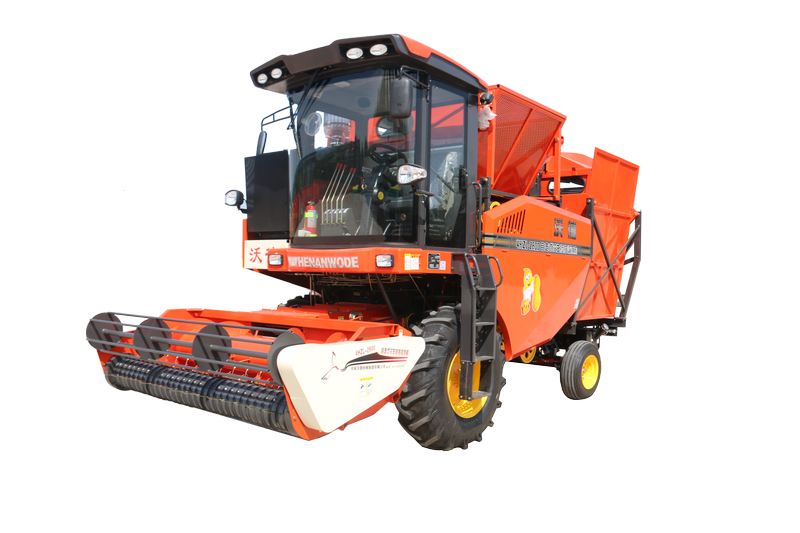

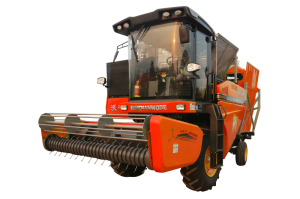

4HZL-2600/4HJL-3/4HJL-3A型系列自走式花生撿拾收獲機

　　產品用途與適應范圍：

　　主要用于花生收獲后或晾曬后，在田間一次性完成撿拾、摘果、清選、果裝倉、莖蔓切碎、回收裝箱。適應全國各地花生能夠機收的地塊。作業性能好，結構緊湊、操作維修方便、適應性廣、安全可靠。

　　產品特點:

　　1、切碎排草裝置，甩刀莖草切碎氣流排草，降低花生果損失率；提高莖草回收率，資源再利用，節能環保；

　　2、氣流拋送花生果提升機構，能夠降低花生果破碎率，提高生產率；

　　3、弧形刀齒式縱向滾筒，摘果性能高，喂入量大，工作效率高，花生果破碎率低；

　　4、草箱果箱上口，設自動開關機構，降箱自動關閉，避免物料損失卸料自動打開長順無阻，液壓升降，花生果和莖草同時入倉，提高工作效率；

　　5、凸輪滑軌撿拾器、壓送輥與喂入攪龍，合理優化組合，撿拾完整，損失率低，喂入暢順。

　　6、弧形葉片清選風機與單層振動篩相組合，重量輕，清選效果好，可靠性高。

　　7、敞開式輸送帶雜余提升機構，結構簡單，提升長順，再次清選，提高花生果清潔率，降低含雜率；

　　8、選用國三型發動機，縱向安裝高位前置式，避免發動機易高溫，動力充足，節能降排。

　　·結構型式：自走式

　　·配套功率：73.5~80kW

　　·撿拾臺幅寬：2600mm

　　·整機質量：5280kg

　　·外形尺寸(長×寬×高)：6580×2780×3350mm

　　·理論小時生產率：0.33-0.6hm2/h

　　·果箱容積：2.42m3

　　·草箱容積：5.3m3

　　·卸果\卸草離地高度：2300/2120mm

本機主要用于花生收獲機后進行晾曬后，在田間一次性完成撿拾、摘果、清選、果裝倉、莖蔓切碎、回收裝箱等功能。適應全國各地花生能夠機收地塊，作業性能好、結構緊湊，操作維修方便、適應性廣，安全可靠。

產品特點:

1、凸輪滑軌式撿拾器、壓送輥與喂入攪龍，合理優化組合，撿拾更完整，損失率低，喂入更順暢。

2、弧形葉片清選風機與單層振動篩相組合，重量輕，清選效果更好，可靠性更高。

3、采用懸掛式振動篩，運行更平穩，全車振動小，可靠性高。

4、氣流拋送花生果，顆粒歸倉。有效減低花生破碎率，提升生產效率。

5、敞開式輸送帶雜余提升機構，結構簡單、提升順暢，再次清選，提高花生果干凈率，降低含雜率。

6、采用弧形齒式縱向滾筒，摘果效率高，喂入量大，工作效率高、破果率低。

7、果箱出風口采用耐磨橡膠皮，出風口采用橡膠皮簾有效降低花生破果率。

8、切碎排草裝置，甩刀莖草切碎，氣流排草，降低花生果損失率，提高莖草回收率，資源再利用，節能環保。

9、發動機側置，縱向安裝，避免發動機高溫與著火現象。

10、液壓操縱方面可選裝，一種是一桿式操作液壓系統，一種是機械式液壓操縱。

技術參數

產品特點：

1、本機可一次完成玉米摘穗、剝皮、果穗裝箱、籽粒回收、秸稈粉碎還田等工作。

2、本機設計新穎，結構緊湊合理，操作方便，動力強勁，實用性強。

3、選用雙開式駕駛室，簡單舒適、方便，提高了作業環境。

4、離合制動系統采用機械與靜液壓相結合的方式，操作方便且性能良好。

5、轉向橋采用小麥收的設計性能，增大了使用強度和安全性能。

6、配置四組剝皮機，進一步提高了收獲效率，且果穗完整，剝皮效果好。

7、配置籽粒回收裝置，充分回收剝皮過程中的掉粒，顆粒歸倉，使損失降至*低。

8、強升降全液壓式集糧倉，側體位卸糧，省時省力，大大提高作業效率。

9、糧箱和倒車，選用電子可視影像監控系統。

產品特點：

1、該產品采用“半喂入”技術，在田間將玉米果穂喂入脫粒室，進行脫粒、清選成干凈的籽粒。破碎率和損失率低，適時收獲不染色，含雜物少。

2、玉米聯合收獲機采用雙邊傳動，扭矩小，收獲速度快，作業效率和可靠性更高。

3、該產品輸送槽傳動設有安全離合器，大大提高了保護機器安全性，使故障率降到低，調整維修方便。

4、采用液壓無*變速行走系統，實現一桿式操作。

5、融合機電光液一體化，實現自動監視，聲光報警等功能。

6、該產品可與小麥聯合收割機互換割臺使用，真正實現一機兩用，經濟效益翻倍效果。

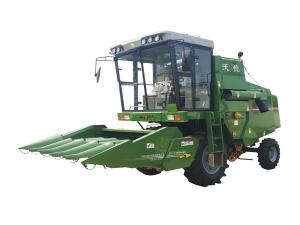

沃德4YZQ-4型自走式穗莖兼收玉米收獲機

本機可以一次完成摘穗、輸送、剝皮、果穗收集、自動卸糧、秸稈切碎、拋送、回收至秸稈箱等功能。

產品特點:

1、 采用高低式拉莖輥，拉莖輥采用勾筋式，加大拉莖能力，增強牽引拉莖的流暢性，大大減少輸送槽的含雜率，減少了剝皮機的工作壓力，提高了剝皮機的剝凈率。使整機作業更加流暢，可靠性更高；

2、 割茬高度低，收獲效率高。

3、 剝皮機采用國家**技術，采用了4組16輥剝皮機，剝皮機采用平輥式剝皮輥，全橡膠式剝皮輥，星輪壓送方式。大拋送輥，拋送距離更遠，果箱充滿度更好。

4、 根據用戶需求，切碎輥機構，多級可調飼料長度質量，操作快捷方便；

5、 采用輸送槽與切碎輥連體機構，鏈接更牢固拆裝更方便；

6、 切碎輥機構采用人字排列，切碎飼料均勻；

7、 采用人字葉片風機拋送機構，噴吐飼料更加強勁超遠超高；

8、 車輛配帶集草箱，方便回收開行及地頭收割；

9、 拋射筒多節運動，液壓升降和旋轉，更加方便一人操作草箱和隨車集收飼料

10、 整機可以互換割臺，輸送機構不變，可更換幅寬2600mm青貯機割臺。也可以更換滾刀式割臺，專一收割玉米籽粒機收獲過的玉米秸稈。

技術參數
